'ЭК' - Установки для приготовления экзотермического газа (экзогенераторы)

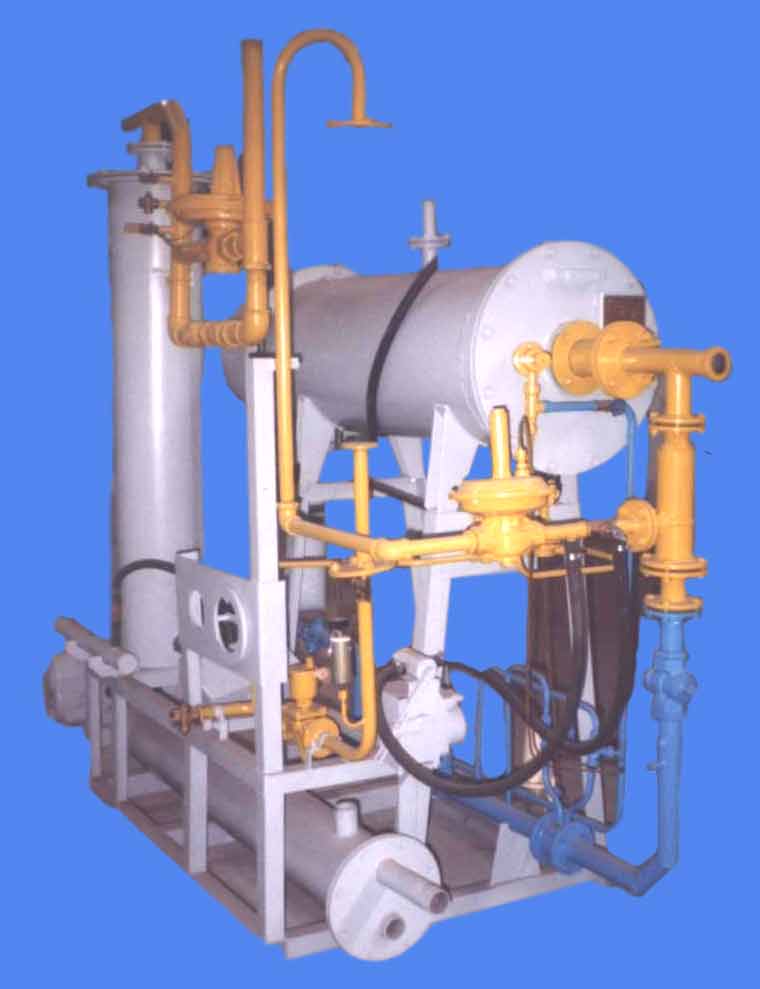

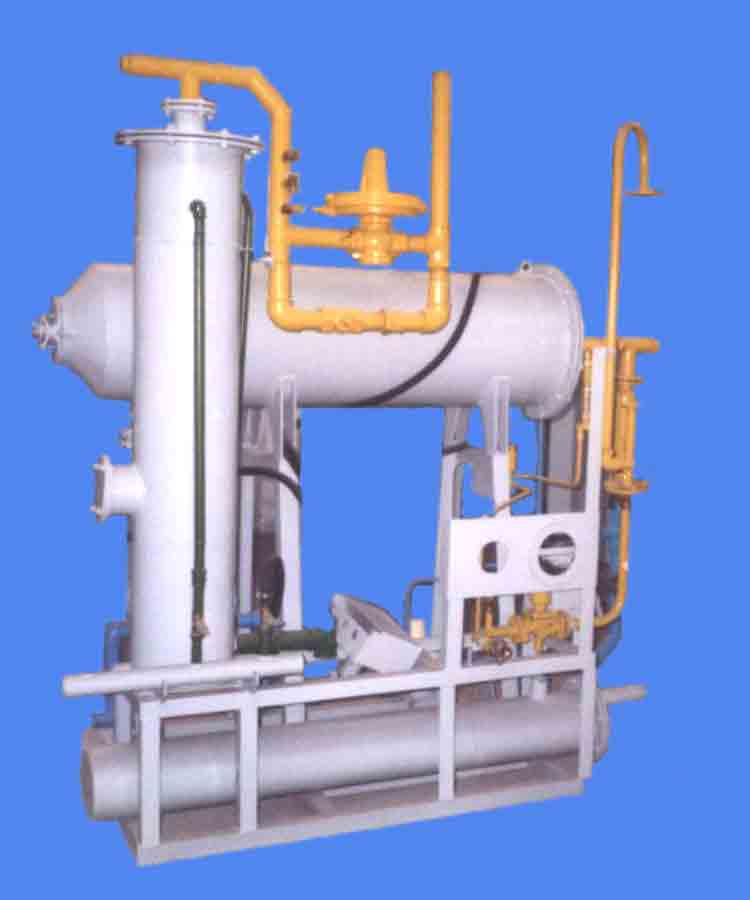

Установки для приготовления экзотермического газа (экзогенераторы)
Установки серии "ЭК" предназначены для приготовления экзотермической контролируемой атмосферы путем сжигания углеводородных газов с коэффициентом расхода воздуха α=0,65:0,98 с точкой россы +20 _ +30 °С.
Экзотермическая атмосфера используется в операциях отжига малоуглеродистых сталей, меди, бронзы медноникелевых сплавов; нормализации, спекании и пайки в печах малоуглеродистых сталей; продувки термических печей и аппаратов.
Получение экзогаза основано на неполном сжигании углеводородных газов в смеси с газом. Изменяя расход воздуха при сжигании, можно варьировать составом газовой атмосферы в достаточно широких пределах по содержанию в ней СО2, СО, N2.
Блочный принцип конструкции экзогенераторов и современные методы очистки газов позволяют значительно расширить область применения газовых сред и номенклатуру обрабатываемых материалов.
Условия эксплуатации оборудования безопасны, так как получаемые газовые среды малотоксичны и невзрывоопасны.
Новые конструктивные решения экзогенераторов обеспечивают повышение их производительности и качества газовых сред в результате рециркуляции продуктов сгорания, рационального размещения адсорбентов, новых способов продувки и вакуумирования при регенерации.
|
Наименование параметра |
ЭК-80 |
ЭК-160 |
ЭК-315 |
|
Производительность, м3/ч |
80 |
160 |
315 |
|
Установленная мощность, кВт |
2,2 |
4,0 |
4,0 |
|
Номинальное напряжение, В |
380/220 |
380/220 |
380/220 |
|
Номинальная частота, Гц |
50 |
50 |
50 |
|
Число фаз |
3 |
3 |
3 |
|
Расход воды, м3/ч |
3 |
6 |
12 |
|
Расход исходного газа, м3/ч при ά=0,6 |
11,7 |
23,4 |
46 |
|
Давление газа на входе в установку, кПа |
20/25 |
20/25 |
20/25 |
|
Состав готовой атмосферы, % |
|
|
|
|
CO |
2/10 |
2/10 |
2/10 |
|
H2 |
2/12 |
2/12 |
2/12 |
|
CO2 |
12/6 |
12/6 |
12/6 |
|
CH4, менее |
0.5 |
0.5 |
0.5 |
|
N2 |
остальное |
остальное |
остальное |
|
Габаритные размеры, мм |
|
|
|
|
длина |
2370 |
3375 |
3690 |
|
ширина |
1360 |
3600 |
1935 |
|
высота |
2350 |
2550 |
2870 |
|
Масса, кг |
1146 |
1816 |
3780 |
